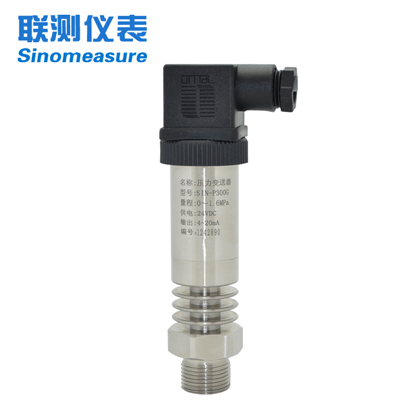

擴散硅壓力變送器原理及應用

　　被測介質的壓力直接作用于傳感器的膜片上(不銹鋼或陶瓷)，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。

　　電容式壓力變送器的原理

　　電容式壓力變送器主要有實現壓力電容轉換的容室敏感元件及將電容轉換成二線制4-20mA電子線路板組成!當過程壓力從從測量容室的兩側(或一側)施加到隔離膜片后，經硅油灌充液傳至容室的中心膜片上，中心膜片是個邊緣張緊的膜片，在壓力的作用下，產生相應的位移，該位移形成差動電容變化!并經過電子線路板的調節、震蕩和放大!轉換成4-20mA信號輸出!輸出電流與過程壓力成正比!

　　壓力變送器的校驗與檢定的技巧方法：

　　首先我們必須根據不用量程和不同類型的壓力變送器選擇對應的壓力源，再根據被校驗的壓力變送器選擇對應的壓力校驗儀或者精密數字壓力表。量程較小或者是有禁油要求的壓力變送器可以選擇氣壓型的壓力校驗臺，量程較大或者也有禁油要求的壓力變送器需要選擇水壓型的壓力校驗臺，如果量程較大且沒有其它要求的可以選擇液壓型的壓力校驗臺。標準表可以選擇MY-YBS-WB型的數字壓力校驗儀，它可以一機多模塊使用，根據待校驗的壓力變送器選擇合適量程的壓力模塊;要么就選擇MY-YBS-C型的精密數字壓力表，用適當的量程做標準器。

　　選擇好設備以后，把標準表與被校壓力變送器與壓力校驗臺連接好，開始打壓。根據帶檢壓力變送器的量程取5～10個點，依次升壓至待校壓力點，以標準表為參照對比壓力變送器。如有偏差，需用手操器或者通過儀表菜單按鍵來調整壓力變送器。

　　在對比調整壓力值的同時，需要對壓力變送器輸出的4～20mA電流進行校準，在零位時，看壓力變送器輸出信號是否為4mA;滿量程的1/2時，是否對應輸出為12mA;滿量程時，是否對應輸出為20mA。
