隨著現代測量技術的飛速發展，各種類型流量計層出不窮，測量精度不斷提高，使用范圍擴大，安裝維護日益簡單。本文推出的LUGB渦街流量計以其測量范圍廣，測量精度高，廣泛應用于工業生產中的水、蒸汽、壓縮空氣等介質的測量。本文從儀表結構、工作原理、現場應用等方面論述了該類儀表的技術特點和應用。

　　1 結構組成及工作原理

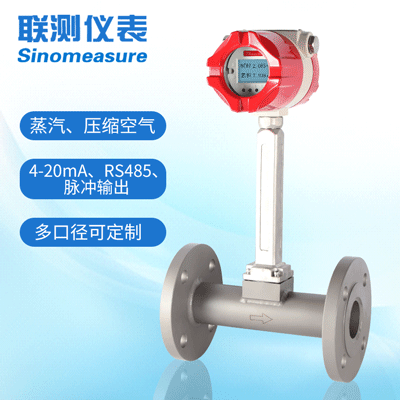

　　如圖1所示：渦街流量計由渦街發生體(三角柱)、檢測頭、表體、連接支柱、檢測放大器等組成。

　　圖1 渦街流量計組成

　　LUGB型渦街流量傳感器是應用卡門渦街原理和現代電子技術設計制造的一種流量傳感器。適用于各行業的液體、氣體、蒸汽流量的計量，并且可測量含有雜質、微小顆粒的混濁液體。

　　當被測流體流經漩渦發生體時，在發生體的后部兩側交替產生兩列漩渦，形成“渦街”如圖2所示。該漩渦的發生頻率與流體的速度成正比，在一定的條件下符合下式：

　　式中：f：漩渦發生頻率St：斯特勞哈爾數V：流速d：漩渦發生體的寬度

　　圖2 渦街示意圖

　　漩渦在漩渦發生體后部產生交替變化的脈動壓力，由壓電信號傳感器將其轉換為電信號，經過變送器處理后變換成為脈沖或標準信號輸出。

　　2 技術特點

　　(1)流量測量范圍廣，計量精度高，壓力損失小。公稱直徑DN10~DN500。

　　(2)結構簡單、無轉動部件、工作可靠、耐久性好、壽命長。

　　(3)計量精度不受流體壓力、粘度、密度的影響。廣泛應用與工業測量，精度等級達到0.5級。

　　(4)抗環境震動性強。可測溫度zui高可達+380℃。

　　(5)信號輸出電流+-4~20mA，脈沖信號，HART協議等，使用范圍廣。
